管端超聲自動化探傷檢測線

管端超聲自動化探傷檢測線介紹

山科飛泰生產的這款管端超聲自動化探傷檢測線，能滿足鋼管直徑為Ф139.7～Ф340mm規格的無縫鋼管管端超聲波探傷的生產檢驗要求，能夠同時實現縱傷、橫傷、分層、測厚、斜傷(左旋11°、右旋11°、左旋5°、右旋5°)檢測功能。總體設計依據及方案符合API 5CT、API 5L、GB/T 5777-2019 和YB/T4082-2020等相關標準，設備結構合理，性能安全可靠，操作方便。

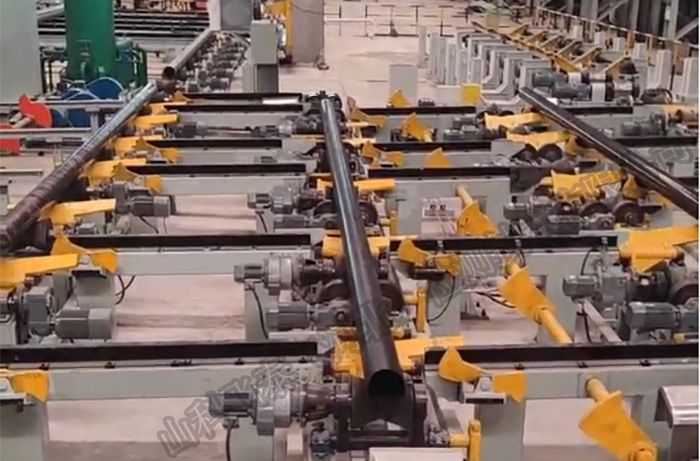

管端自動探傷檢測線工作流程為：鋼管從上料臺架翻至探傷區域進行右端對齊，鋼管原地旋轉運動，探傷小車在管端下方直線行走形成螺旋掃查，實現全覆蓋掃查，對鋼管端部的內外橫向、內外縱向、內外斜傷、分層的缺陷檢測和壁厚測量進行檢測。檢測完成后，傳送至另一個探傷區域，進行左端對齊，再對左端進行超聲波管端探傷，依據檢測結果將鋼管自動分選，并以報表形式輸出檢測結果。每端檢測站配有3臺4通道SKUTSX-4板卡組成的檢測儀器，設備采用分布式體系結構，模塊化設計便于設備后期維護保養。

管端超聲探傷檢測線的主要構造

（1）12通道超聲探傷儀器兩套

（2）探頭支架及軌道

（3）探頭及探頭跟蹤裝置兩套

（4）電控系統

（5）人機界面

（6）氣路系統

（7）水循環系統兩套

（8）鋼管旋轉輥道及對齊輥道

（9）監控系統

（10）集中操作集中控制

鋼管規格范圍

（1）鋼種材質：碳鋼、不銹鋼、合金鋼

（2）產品標準：API SPEC5CT、 API SPEC5L、ASME  A106、 GB5310、GB6479 、GB/T9948、GB/T8162、SA-53

（3）品種：管線管、高壓鍋爐管、光套管、高壓化肥管、石油裂化管、接箍料、合金結構、機械管、射孔槍管等。

（4）外徑：Ф139.7～Ф340 mm

（5）壁厚：5～25mm

（6）長度：6～15m

管端探傷線工藝參數

（1）檢查缺陷的種類：縱向內外傷、橫向內外傷、分層、測厚、斜向傷（探傷）；

（2）檢測節拍：Ф340直徑的鋼管檢測管端350mm時間≤50秒/支；

（3）抗干擾能力：保證不出現影響正常工作的干擾信號；

（4）頻率：超聲0.5 MHz --15MHz；

（5）誤報率：0（針對樣管）

（6）漏檢率：0（針對樣管）

（7）信噪比：≥8db

（8）穩定性： ± 2db ；

（9）檢測覆蓋率：110%；

（10）檢測靈敏度： GB/T 5777-2019標準中的U2等級；

（11）測厚精度：≤±0.05mm；

（12）電氣控制要求：探傷機電氣及儀表控制自動化；

（13）探傷機操作方式：自動、電動、手動；

管端超聲自動化探傷檢測線購買流程

這種大型探傷檢測線都屬于非標定制產品，想要購買的客戶，可以在官網聯系我們，也可以打電話聯系我們。告知我們探傷的鋼管種類、鋼管尺寸、探傷的速度、自動化需求需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
